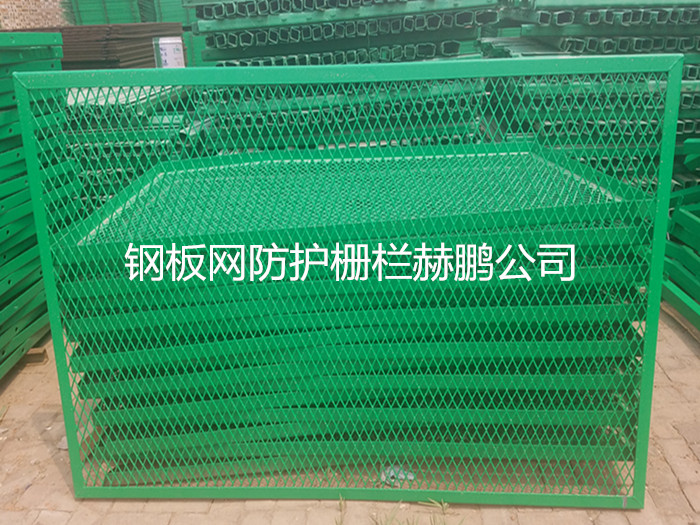

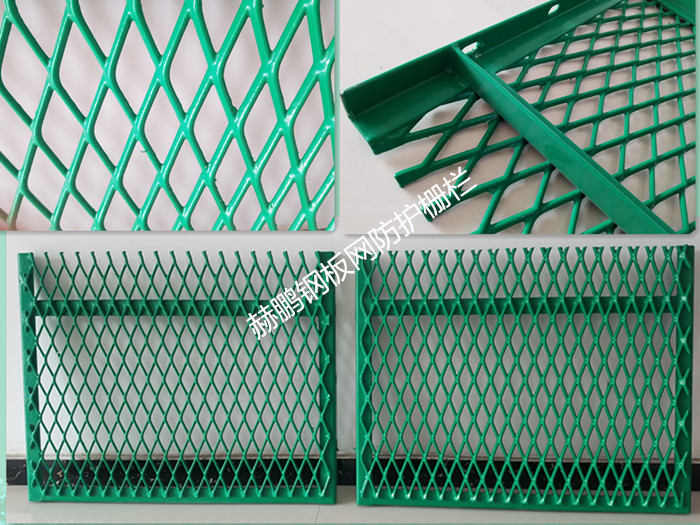

钢板网防护栅栏

 钢板网防护栅栏

   钢板网网片的材料采用低碳钢板,厚度3mm,规格为短节距55mm,长节距120mm,丝梗宽度3.0mm。钢板网网片的材料采用低碳薄钢板,其化学性能和机械性能应满足《碳素结构钢和低合金结构钢热热轧薄钢板和钢带》(GB/T912-2008)。

   钢板防腐处理前厚度3.0mm,允许偏差+0.22mm

   丝梗宽度3.0mm,极限偏差不应超过基本尺寸的10%,即±0.3mm

   网格短节距55mm,极限偏差+2.70mm-0.22mm

   网格长节距120mm,极限偏差±3.0mm

   网片制造精度要求;长度误差≤2.5mm,高度误差≤3.0mm

   网面平整度要求:整体两边翘起小于50mm,波浪形翘起时,两边小于35mm,中间小于25mm

   钢板网弯曲性能要求:弯曲90°无折断现象。

   2)角钢

栏片边框采用Q235等边角钢(40mm×40mm×40mm),其尺寸、外形、重量及允许偏差、技术要求等应满足《热轧型钢》  GB/T 706-2008)的规定。

(3)焊接

     角钢边框与钢板网的焊接,对焊接产生的变形,应进行平整处理,焊接点强度应大于1kN,焊接点脱落数小于4%。现场焊接后的外露刚才,均应涂刷与浸塑网片同颜色的油漆。

4)浸塑

栏片、栅栏门成型后,应整体进行热浸塑处理。

浸塑采用热塑性粉末涂料的原材料标准应符合《聚乙烯(PE)树脂》(GB/T 11115-2009)中的一等品的要求,浸塑层厚度为0.8mm1.2mm,颜色为墨绿色。涂塑层性能应满足《隔离栅》 (GB/T 26941.1-20114.2.3.2条规定,质量应满足《隔离栅》(GB/T26941.1-2011)5.4.2条规定。

(5)镀锌

     连接螺杆与防盗螺栓采用镀锌处理,其技术要求、试验方法和检验规则按《隔离栅》(GB/T26941.1-2011)要求执行。

     6)安装及检验

      在安装就位时,整张网面应平整、无断丝,网格无明显歪斜。成型栏片尺寸误差≤5.0妈妈,预留螺栓孔误差竖向≤3.0mm,横向≤3.0mm

      钢板网栏片质量检验的实验方法、检验规则按《隔离栅》(GB/T26941.1-2011)要求执行。

     抽样参照《公路交通安全设施质量检验抽样方法》  JT/T 495-2014)中有关隔离栅的方法进行

说明:

1.钢板网网片的材料采用低碳钢板,网片规格和尺寸应满足表一的规定,在安装就位时,整张网面应平整、无断丝,网格无明显歪斜。

2.刚才在浸塑前,应进行除锈处理。刚才表面应无可见的油脂、污垢,并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物,底材显露部分的表面应具有金属光泽。不得有裂纹、斑痕、折叠、竹节及明显的纵面拉痕。

3.栅栏浸塑使用热塑聚乙烯粉末涂料的原材料标准应符合《聚乙烯(PE)树脂》 (GB/T 1115-2009)中的一等品的要求,浸塑层厚度为0.8mm1.2mm,颜色为墨绿色。浸塑后涂层应均匀,颜色一致,表面光滑,无流柱、滴瘤、粉泡、龟裂、漏铁等缺陷。网片、边框 及连接件均应进行浸塑处理。

4.栏片安装时角钢L型开口朝线路内侧,栏片连接螺栓设置在线路内侧。







钢板网防护栅栏采用的规范标准及设计荷载

(一)采用的规范标准

      1.《混凝土结构设计规范》  (GB50010-2010)  (2015年版);

      2.《铁路混凝土结构耐久性设计规范》 (TB10005-2010;

      3.《铁路工程抗震设计规范》  GB50111-2006  (2009年版);

      4.《铁路路基支挡结构设计规范》  TB10025-2006;

      5.《建筑结构荷载规范》  GB50009-2012;

      6.《建筑地基基础设计规范》  GB50007-2011;

      7.《建筑地基处理技术规范》  JGJ79-2012;

      8.《铁路桥涵设计基本规范》  TB10002.1-2005;

      9.《热轧型钢》  GB/T 706-2008);

      10.《碳素结构钢和低合金结构钢 热轧薄钢板和钢带》  GB/T 912-2008;

      11.《聚乙烯(PE)树脂》  GB/T 11115-2009;

      12.《隔离栅》 (GB/T 26941)

(二)设计荷载

      1.钢板网强度按承受的人为破坏力不大于1.0kN/m考虑;

      2.人为破坏力每根立柱按承受总集中荷载不大于1.0kN,集中荷载作用点位置距离嵌固端不大于1.2米;

      3.风压荷载标准值不大于0.6kPa(50年重现期的基本风压考虑);

      4.地震烈度不大于8度。

(三)荷载组合

      1.风荷载、人为破坏作用按荷载偶然组合考虑;

      2.风荷载与地震作用不同时组合。

三、防护栅栏类型、 适用条件

       1.采用钢筋混凝土立柱钢板网防护栅栏。靖边北站以北防护高度为1.8m,靖边北站(含)以南山区地段防护高度为1.8m,靖边北站(含)以南平原地段防护高度为2.2m。栅栏顶不设刺丝滚笼。防护栅栏应设置在用地界以内0.5m处。

      2.本图防护栅栏适用于地面沿设置方向纵坡小于36°地段,对于纵坡大于36°地段设计单位应根据地形条件进行个别设计,截面尺寸及形式应与本图保持一致并保证栅栏达到防护高度。

     3.连接螺杆与防盗螺栓

     立柱和钢板网采用螺杆与防盗螺栓进行固定,材质为Q235。连接螺杆采用双头螺杆和单头六角杆,适用于标准立柱和错台布置的非标准立柱,直径为14mm。所有连接螺栓均应采用防盗设计,由螺杆、螺帽、防盗垫圈组成。

    连接螺杆与防盗螺栓采用镀锌处理,按《隔离栅》(GB/T 26941.1-2011)技术要求执行

六、栅栏门

     栅栏门原则每正线公里设置一处,线路左右侧可错开布置,遇大桥、特大桥、隧道时,栅栏门可设置在桥头、隧道洞口。工务、电务等设备检查和维修施工作业有特殊需要的,根据运营单位要求进行设置,施工前应提前与运营单位确认。

     栅栏门分单开(门柱间距1.605m)和双开(门柱间距3m)两种形式,双开门为同时安装两扇门网片。一般采用单开门,有特殊需要的可采用双开门。

     栅栏门均采用向外开启形式,防止向内开启。栅栏门钢板网形式与防护栅栏保持一致并通过销轴、销轴套与立柱连接。栅栏门上应设锁,并应防水。

防止螺帽松动

十、验收标准

 (一)总体要求

  钢板网防护栅栏用原材料的品种、规格、质量,安装位置、立柱间距及埋设深度、防护栅栏结构尺寸、混凝土强度、金属连接件的涂刷,均应满足设计要求。线路应封闭严实,立柱与网片、栏片与地面间隙不大于5cm;沿线路方向顺直;防护栅栏顶端与下端纵向过渡平滑整齐;要求整体效果美观。符合《隔离栅》 (GB/T 26941.1-20114.1条一般要求。

钢板网防护栅栏立柱

 预制构件的外观质量不应有缺陷(详见《混凝土结构施工质量验收规范GB50204-20158.1条》)。

 预制构件的质量检测应满足《混凝土结构施工质量验收规范GB50204-20159.2节主控项目的如下要求:

 1.预制构件的质量应符合本规范、国家现行相关标准的规定和设计的要求。检查数量:全数检查。检验方法:检查质量证明文件或质量验收记录。

 2.混凝土预制构件专业企业生产的预制构件进场时,预制构件结构性能检验应符合下列规定:梁板类简支受弯预制构件进场时应进行结构性能检验,并应符合下列规定(1)结构性能检验应符合国家现行相关标准的有关规定及设计的要求,检验要求和试验方法应符合本规范附录B的规定。(2)钢筋混凝土构件和允许出现裂缝的预应力混凝土构件应进行承载力、挠力和裂缝宽度检验。

 3.预制构件的外观质量不应有较大缺陷,且不应有影响结构性能和安装、使用功能的尺寸偏差。检查数量:全数检查。检验方法:观察。

 4.预制构件上的预埋件、预留插筋、预埋管线等的材料质量、规格和数量以及预留孔、预留洞的数量应符合设计要求。检查数量:全数检查。检查方法:观察。

 5.其他未尽事宜应遵照《混凝土结构施工质量验收规》  GB50204-2015)要求执行。
