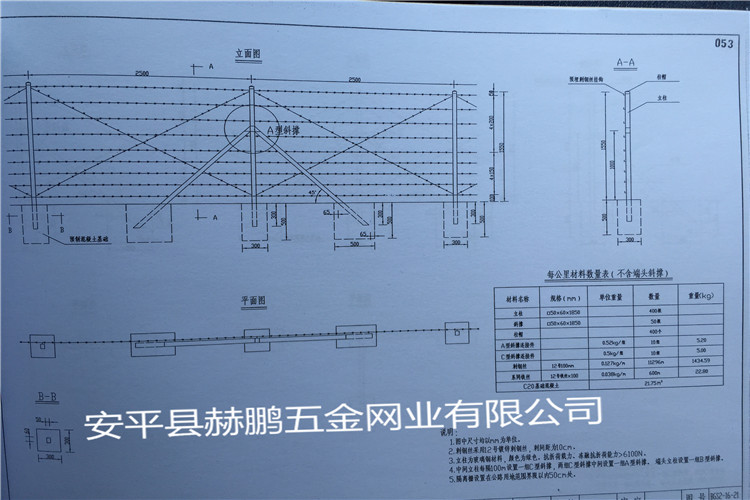

玻璃钢立柱、玻璃钢隔离栅、玻璃钢刺丝立柱 玻璃钢隔离栅材料数量表(不含端头斜撑) 材料名称规格(mm) | 单位重量 | 数量 | 重量(kg) | 立柱 | 50*60*1850 | | 400根 | | 斜撑 | 50*60*1850 | | 50根 | | 柱帽 | | | 400个 | | A型斜撑连接件 | | 0.52kg/组 | 10组 | 5.20 | C型斜撑连接件 | | 0.5kg/组 | 10组 | 5.00 | 刺钢丝 | 12号100mm | 0.127kg/m | 11296m | 1434.59 | 系网铁丝 | 12号铁丝*100 | 0.038kg/m | 600m | 22.80 | C20基础混凝土 | 21.75m³ |
说明: 1、图中尺寸均以mm为单位。 2、刺钢丝采用12号镀锌刺钢丝,刺间距为250px。 3、立柱为玻璃钢材料,颜色为绿色,抗折荷载力、冻融抗折荷能力>6100N。 4、中间立柱每隔100m设置一组C型斜撑,两组C型斜撑中间设置一组A型斜撑。端头立柱设置一组B型斜撑。 5、刺丝隔离栅设置在公路用地范围界限以内1250px处。
|
